HMbox Smartsensor til støp og avretting

hmbox® er et digitalt måleinstrument utviklet for å måle fuktigheten i ulike bygningsmaterialer, som for eksempel avrettingsmasser og underlag. Ved å feste enheten til gulvet kan fuktigheten måles på en brukervennlig og ikke-destruktiv måte. Dataene samles inn og overføres via GSM til en sentral server, som kan nås fra enhver enhet med internettilkobling.

Fordeler med hmbox®:

• Enkel fjernmåling: Muliggjør overvåking av fuktighet i avrettingsmasser og romforhold uten behov for fysisk tilstedeværelse.
• Kostnadsbesparelser: Reduserer behovet for tidkrevende og kostbare befaringer på stedet.
• Optimal timing: Hjelper med å fastslå riktig tidspunkt for installasjon av gulvbelegg.
• Tilgjengelig data: Måleresultatene er tilgjengelige via nettleser eller app for flere brukere, som eiere, arkitekter og byggeledere.
• Sanntidsinnsikt: Gir mulighet til å kjenne til forholdene på byggeplassen uten å måtte være der fysisk.

Målemetode:

En aluminiumsring festes til gulvet med spesiallim. Bruk gjerne medfølgende vaselin først på aluringen som gjør limet letter å fjerne i etterkant. I hulrommet av ringen måler sensorer den relative fuktigheten og temperaturen i materialet under. I tillegg måler sensorer i selve enheten temperatur og relativ fuktighet i rommet. Denne metoden gir nøyaktige og ikke-destruktive målinger av fuktigheten i ulike materialer.

Gjennom en nettbasert løsning kan måleresultatene hentes når som helst. Dette gjør det mulig å iverksette korrigerende tiltak raskt for å skape et optimalt klima på byggeplassen før installasjon av gulvbelegg. Ved å redusere antall nødvendige befaringer oppnås betydelige kostnadsbesparelser.

Kort oppsummert om bruk:
Monteres på støp når denne har en relativ fuktighet på ca. 70-80%.
Er du usikker på fuktigheten kan medfølgene hurtigmetode brukes: Skrap/hakk opp støp og legg det i medfølgende lille plastikkboks med pakning.
Monter denne under HMbox. Åpne appen og start ny hurtigavlesning. Da vil du på ca. 20 minutter få en øyeblikksavlesning.
Er denne under 80% fuktighet, monter HMbox med vaselin først og deretter en limstreng på undersiden.
Da vil den fortsette å måle relativ fuktighet i undergulvet, samt temperatur og luftfuktighet i rommet.
Avlesing med gratisapp og Bluetooth eller med simkort og PC. Da vil du ha kontinuerlig logg og kunne sitte på anleggskontor og følge med på de ulike verdiene på undergulvene i prosjektene. Gjengs tørrhet før montering av f.eks. parkett er 2% CM som tilsvarer 65% relativ fuktighet.

Nedlasting av software: https://floorprotector.at/hmbox/en/downloads/

Fuktmåling 4.0 – digital, skånsom, praktisk og ren

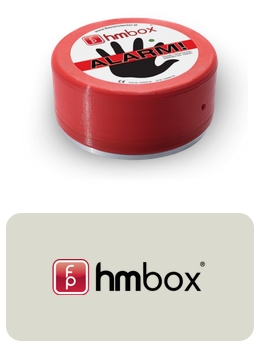

hmbox

hmbox er et digitalt måleinstrument som gjør det mulig å bestemme fuktighetsnivået i ulike byggematerialer.

Produktfordeler

• Kostnadsbesparelser / unik festemekanisme

• Brukervennlig & ingen destruksjon

• Måling av material- og inneklima

• GSM-datatransfer

• Mobil data-tilgjengelighet

• Overvåking over tid

• Bestemmelse av riktig tidspunkt for legging

• Tilgang via nettleser & smarttelefon-app

Komponenter

• Plastkapsling

• Optisk funksjonsdisplay

• Utskiftbart SIM-kort

• Integrert alarm- og bevegelsessensor

• Ventilasjonshull med støvfilter

• Stålring med tetningsring

hmbox er enkel å bruke og fastslår fuktighetsnivået i ulike byggematerialer, som for eksempel avrettingslag, uten å skade underlaget.

Bruksområder

• Digital måling av fire komponenter:

  • Materialklima: relativ luftfuktighet & temperatur

  • Inneklima: relativ luftfuktighet & temperatur

• Bestemmelse av riktig tidspunkt for legging

• Lagring av måledata

• Overføring av sporingsdata via GSM

• Automatisk dokumentasjon og logging

• Integrert alarm- og bevegelsessensor

• Kostnadsbesparelser gjennom unik festemekanisme, GSM-datatransfer og web-basert teknologi

Funksjon

• Aluminiumsringen festes til gulvet med spesiallim.

• Sensorene i hulrommet til aluminiumsringen måler relativ fuktighet og temperatur i materialet.

• Sensorer i kapslingen måler temperatur og relativ luftfuktighet i rommet.

• Uavhengig av underlagets sammensetning bestemmer hmbox riktig tidspunkt for installasjon av gulvbelegg.

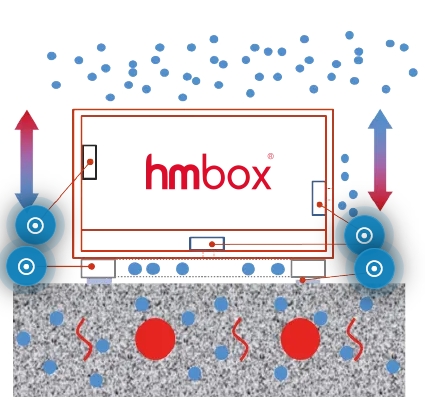

Måleprinsipp

Ved hjelp av hygrometrisk måling er det mulig å fastslå relativ luftfuktighet. I likevektstilstanden bestemmes vanninnholdet i et byggemateriale basert på omgivelsesluften – materialklima.

Byggematerialer absorberer vann fra luften avhengig av luftfuktigheten. Økende luftfuktighet øker vanninnholdet i materialet, noe som resulterer i en absorpsjonsisoterm.

hmbox samler inn data og sender dem via GSM til en sentral server for lagring. Overføring til serveren skjer hver 12. time, med en måleintervall på en time.

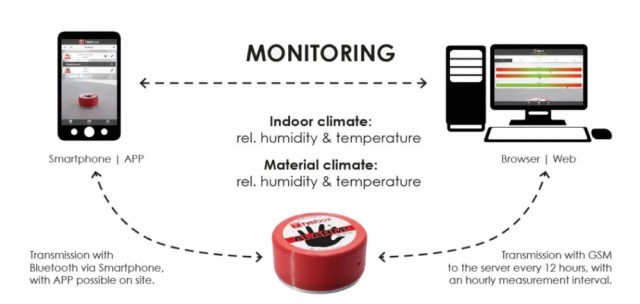

Overvåking

• Smarttelefon / App

• Nettleser / Web

OVERVÅKING:

• Inneklima: relativ luftfuktighet & temperatur

• Materialklima: relativ luftfuktighet & temperatur

• Overføring via Bluetooth til smarttelefon med app-støtte

Resultater

Grenseverdier:

• Oppvarmet avrettingslag: <60%

• Uoppvarmet avrettingslag: <65%

• Flerlags tre: <60%

• Massivt tre: <55%

Måleprotokoll

• Enkel opprettelse

• Sentral lagring

• Mobil tilgjengelighet

• Grafisk og tabellarisk visning

• Overholdelse av revisjonskrav

• PDF-format

• Tilgang for flere parter

Kostnadsbesparelser

• Unik festemekanisme

• Tidsbesparende måling

• Dataoverføring via GSM

• Mobil tilgjengelighet

• Rask og enkel bruk

Målemetode:

• Skånsom, uten destruksjon

• Uavhengig av materialtype

• Eksakt prosedyre

• Ikke et øyeblikksbilde, men kontinuerlig måling

• Reproduserbare resultater

Datakvalitet:

• Uavhengig av sted

• Digital overføring

• Mobil tilgjengelighet

• Sentral lagring

• Overvåking via app & web

Bruksområder:

• Brukervennlig

• Praktisk og rent

• Høy datasikkerhet

• Støtter ulike materialer

• Mange målgrupper

Felles mål

• For kunden gir hmbox en nøyaktig og skånsom målemetode for fuktighet i ulike materialer.

• Dataene sendes digitalt og kan leses via nettleser eller app av ulike brukere (eier, arkitekt, byggeleder osv.).

• Den webbaserte løsningen gir mulighet til å hente måleresultater når som helst, slik at eventuelle tiltak kan iverksettes raskt.

• Reduserte besøk på byggeplassen gir ytterligere kostnadsbesparelser.

Kvalitet og åpenhet for økt kundetilfredshet!

Håndbok Versjon 6-2018

Innhold

1. Bruk av HMBox - Side 3
2. Innhold i HMBox-esken - Side 4
3. Montering av HMBox - Side 5
4. Aktivering av HMBox - Side 6-10
5. Sjekk av aktivering - Side 11
6. Manuell synkronisering - Side 12
7. Visning av måledata - Side 13
8. Deaktivering av HMBox - Side 14
9. Fjerning av HMBox - Side 15
10. Rask måling - Side 16
11. Sensorsjekk og kalibrering - Side 17-21
12. Batteribytte - Side 22-24
13. Tilleggsinformasjon - Side 25

1. Bruk av HMBox

Screed (avrettingslag) bør være tørt før parkett, fliser eller andre gulvbelegg legges. Dersom leggingen startes for tidlig, kan det føre til skader og feil i gulvet.

Tommelregel: Ved et egnet romklima (> 18°C temperatur, 60% luftfuktighet) tar tørkeprosessen omtrent 1 uke per 1 cm avrettingslag.

• For lag tykkere enn 4 cm, legg til 2 ekstra uker per cm.
• Screed-type, oppvarmingsmetode og gulvmateriale spiller en viktig rolle.
• Produsentens spesifikasjoner må alltid vurderes.

Et langt tørkeforløp garanterer ikke et tørt gulv. Feil romklima kan forlenge tørkeprosessen betraktelig, derfor er profesjonell måling av gjenværende fuktighet viktig.

Anbefaling: Plasser HMBox på avrettingslaget ved en gjenværende luftfuktighet på rundt 80% relativ fuktighet (tilsvarende ca. 2,5 CM% for sementbaserte avrettingslag og 0,6 CM% for anhydrittbaserte avrettingslag).

Ved oppvarmede avrettingslag må gulvvarmen aktiveres i henhold til standarder før måling. Hvis varmen skrus av under målingen, bør den aktiveres igjen.

Viktig: Hvis fuktigheten overstiger 90% relativ luftfuktighet, kan det dannes kondens i målekammeret, noe som kan gi feilaktige måleresultater og sensorforurensning.

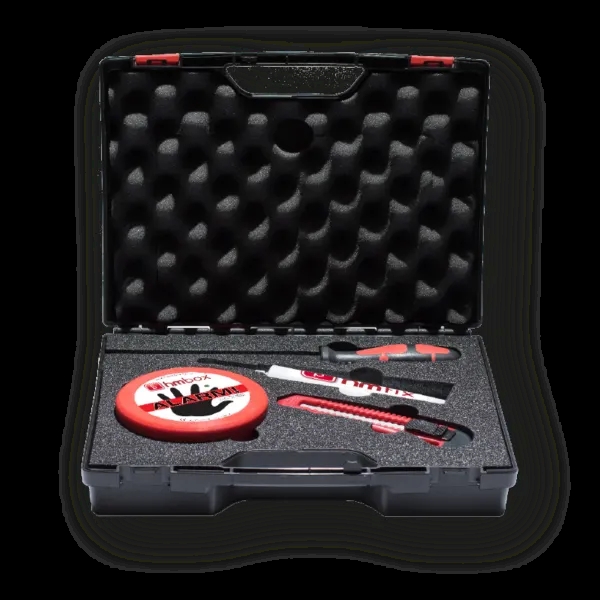

2. Innhold i HMBox-esken

• HMfix – spesiallim for montering
• Stanley-kniv – fjerning av limrester
• Skrutrekker – løfting av HMBox
• Løsemiddel – for restfri fjerning av HMfix
• HMBox – selve enheten
• Hurtigmålingsbeholder

3. Montering av HMBox

1. Påfør løsemiddel: Smør et tynt lag på aluminiumringen for enklere fjerning av HMfix senere.
2. Påfør HMfix: Bruk kun det medfølgende spesiallimet. Andre limtyper kan skade sensorene eller gi feil måleresultater.
3. Fest HMBox: Plasser den på det valgte stedet og press den lett ned.

4. Aktivering av HMBox

1. Start HMBox-appen på smarttelefonen og logg inn.
2. Legg til en HMBox under "Mine HMBoxer".
3. Fyll inn all informasjon og koble til enheten.
4. Velg adresse eller opprett ny.
5. Opprett byggeplass og aktiver enheten.
6. Trykk "Start ny måling".
7. Vent på aktiveringssjekken:
   • LED-lyset blinker rødt.
   • GSM-mottaket testes.
   • Data sendes til serveren.
   • Aktivering er fullført når en pipelyd høres tre ganger.

HMBox utfører målinger hver time og sender data til serveren hver 12. time.

5. Sjekk av aktivering

• Måledata kan leses via HMBox-appen eller FP Desktop Professional Software.

6. Manuell synkronisering

• Krever Bluetooth og nettverksforbindelse.
• Velg en HMBox og trykk "Vis nåværende måling".
• Trykk på tannhjulikonet og synkroniser.

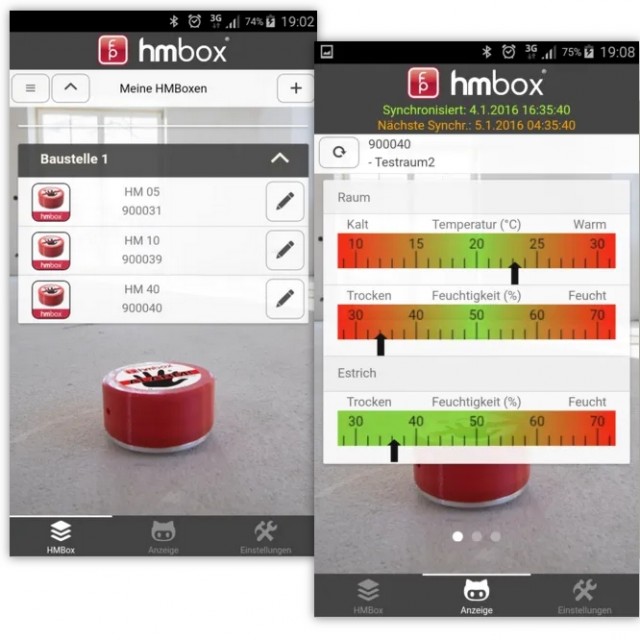

7. Visning av måledata

• Velg HMBox og trykk "Vis nåværende måling".

8. Deaktivering av HMBox

• Velg HMBox og trykk "Avslutt måling".

9. Fjerning av HMBox

• Bruk skrutrekkeren forsiktig for å løsne enheten.
• Fjern eventuelle limrester med Stanley-kniven.

10. Rask måling

• Bruk hurtigmålingsbeholderen og start målingen via appen.

11. Sensorsjekk og kalibrering

• Sensorer kan bli påvirket av ytre faktorer over tid.
• Bruk appen eller FP Desktop Professional Software for å sjekke og kalibrere sensorene.

12. Batteribytte

• Verktøy: Torx-skrutrekker nr. 20, 4x AA litiumbatterier (f.eks. Energizer Ultimate Lithium).
• Prosedyre:
  1. Skru ut bunndekselet.
  2. Bytt batteriene.
  3. Monter dekselet forsiktig tilbake.
  4. Aktiver "Tilbakestill batteri" i appen.

13. Tilleggsinformasjon

• Alle HMBox-enheter lagres i prosjektadministrasjonen.
• Rødt markerte HMBoxer = aktive målinger.
• Grønt markerte HMBoxer = fullførte målinger.
• FP Desktop Professional Software kan brukes for detaljerte rapporter.

FP Desktop Professional Programvare

Håndbok

Innhold

1. Introduksjon - Side 2

2. Installasjon - Side 3

3. Første steg - Side 5

   • Pålogging

   • Premium-konto

   • USB Bluetooth-adapter

4. Opprette målerapport - Side 10

5. Frakoblet modus - Side 11

6. Lese ut en enhet - Side 13

7. Deling av måledata - Side 14

8. Byggeplasskart (HMBox) - Side 15

9. Søk etter FloorProtector-enheter - Side 16

10. Fidbox-parametrisering - Side 17

11. Sensorsjekk og kalibrering - Side 19

12. Tilleggsinformasjon - Side 24

• Feilsøking av enhetsdeteksjon

• HMBox: GSM/Bluetooth-bruk

1) Introduksjon

Velkommen til FloorProtector! Vi setter pris på at du har valgt å bruke vårt produkt. I denne håndboken finner du informasjon om funksjonene i vårt nye FP Desktop Professional-program.

Dersom du tidligere har brukt våre mobile iOS- eller Android-applikasjoner, vil du raskt kjenne deg igjen i skrivebordsversjonen. Denne håndboken fokuserer på funksjonene i skrivebordsprogrammet, men du finner også veiledninger for våre Fidbox- og HMBox-apper på vår nettside: www.floorprotector.at.

Programvaren støttes på følgende operativsystemer:

• Windows 7/8/10

• Mac OS

• Linux

• Chrome OS

2) Installasjon

For å installere FP Desktop Professional, besøk vår nettside www.floorprotector.at. Klikk på "Programvare"-linken under flagget for ditt ønskede språk.

Installasjonstrinn:

1. Velg riktig versjon for ditt operativsystem og last ned installasjonsfilen.

2. Dobbeltklikk på den nedlastede filen for å starte installasjonen.

3. For Windows-brukere: Finn ut om du trenger 32-bit eller 64-bit ved å gå til Kontrollpanel > System og sikkerhet > System.

3) Første steg

Pålogging

Når du starter FP Desktop Professional, må du logge inn med en gyldig FloorProtector-brukerkonto. Dersom du har brukt en av våre mobilapper tidligere, kan du bruke samme brukernavn og passord. Hvis du ikke har en konto, klikk "Registrer nå".

Merk: HMBox-brukere må logge inn på FP Desktop Professional minst én gang for å kunne bruke HMBox-appen.

Dersom du har en ny konto uten tilknyttede enheter, vil du få en melding om å legge til dine FloorProtector-enheter via mobilappen eller skrivebordsprogrammet.

Premium-konto

Etter den første 30-dagers prøveperioden vil programmet kun gi tilgang til:

1. Liste over dine FloorProtector-enheter

2. Kjøp av SIM-kortutvidelser for HMBox (nødvendig etter det første året med gratis bruk)

For å få tilgang til avanserte funksjoner som analyse, rapporter og offline-synkronisering, må du ha en premium-konto og en USB Bluetooth-adapter.

USB Bluetooth-adapter

For å koble FP Desktop Professional til dine FloorProtector-enheter, trenger du en USB Bluetooth-adapter. Denne sendes til deg når du oppgraderer til premium-versjonen. Hvis du har en eldre FloorProtector USB-leser, følg disse trinnene:

1. Koble til adapteren i PC-en.

2. Gå til innstillinger i FP Desktop Professional.

3. Klikk "Oppdater USB-adapter".

4. Vent til oppdateringen er fullført.

5. Klikk "Sjekk USB-adapter" for å sikre at den er korrekt identifisert.

4) Opprette målerapport

1. Velg en enhet fra enhetslisten.

2. Klikk "Diagram" for å begrense tidsperioden som skal inkluderes.

3. Klikk "Rapport".

4. Fyll ut nødvendige data.

5. Legg til ekstra detaljer (gulvtype, firma, logo, kommentarer).

6. Juster grensene for temperatur- og fuktighetsgrafer.

7. Velg hvilke elementer som skal inkluderes.

8. Klikk "Opprett rapport".

5) Frakoblet modus

Denne funksjonen lar deg lese av måledata uten internettforbindelse.

Fremgangsmåte:

1. Velg enhetstype.

2. Skriv inn enhetens serienummer.

3. Klikk "Synkroniser".

4. Data lagres i en .txt-fil.

5. Når internett er tilgjengelig igjen, last opp måledata til databasen.

6) Lese ut en enhet

• Du kan lese ut måledata fra enhver FloorProtector-enhet, selv om den ikke er koblet til din konto.

• Klikk "Les ut enhet" og skriv inn serienummeret.

• Data kan analyseres og rapport kan genereres én gang.

7) Deling av måledata

1. Klikk "Innstillinger" for enheten du vil dele.

2. Klikk "Del data".

3. Skriv inn e-postadressen til mottakeren.

4. Klikk "Del".

Viktig:

• Kun aktive målinger kan vises.

• Både eieren og mottakeren kan avslutte delingen.

8) Byggeplasskart (HMBox)

• Naviger til kartseksjonen ved å klikke "Kart".

• Klikk "Oppdater" for å vise aktive byggeplasser.

• Rødt ikon: Fuktighet er for høy.

• Grønt ikon: Screed er tørt.

9) Søk etter FloorProtector-enheter

• Klikk på søkeknappen i enhetsvinduet.

• Velg om du vil søke etter HMBox eller Fidbox.

• Start skanningen, og funnene vises i enhetslisten.

10) Sensorsjekk og kalibrering

• Sensorene kan påvirkes av ytre faktorer over tid.

• Bruk FP Desktop Professional for å sjekke og kalibrere sensorer.

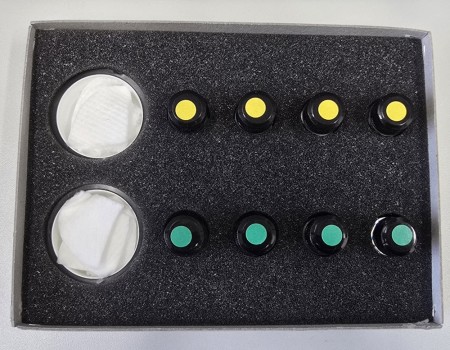

• Kalibrering utføres i to faser med spesifikke kalibreringsvæsker.

11) Tilleggsinformasjon

Feilsøking av enhetsdeteksjon

• HMBox sender via Bluetooth hver 2. minutt i 30 sekunder.

• Fidbox har to moduser: 8-minutters intervall eller daglig modus.

HMBox: GSM/Bluetooth-bruk

• HMBox sender måledata til serveren to ganger daglig.

• For å starte/stopp en måling, må du være i nærheten av enheten og bruke Bluetooth.
