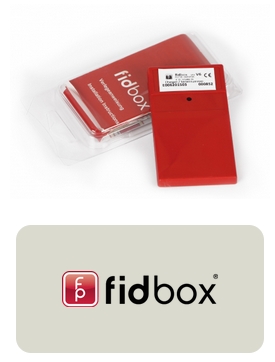

Fidbox® er en innovativ måleenhet designet for å overvåke inneklimaet under parkettgulv. Utstyrt med to sensorer registrerer den både temperatur (°C) og relativ luftfuktighet (%) hver åttende time. Enheten installeres under parkettgulvet og samler inn essensiell data om både parkettgulvet og underlaget.
Sensorfunksjoner:
-
Sensor 1: Måling i treverket
Denne sensoren måler den relative fuktigheten i treverket over fidbox® (materialets klima). Siden tre er hygroskopisk og tilpasser seg rommets luftfuktighet, gir denne sensoren også innsikt i romklimaet.
-
Sensor 2: Måling i underlaget (f.eks. betong)
Plassert under fidbox® måler denne sensoren den relative fuktigheten og overflatetemperaturen i underlaget, noe som gir informasjon om fuktighetsnivået i materialet.
De innsamlede dataene kan når som helst hentes via Bluetooth og en dedikert app, tilgjengelig for smarttelefoner. Dette er verdifullt for både byggherrer, arkitekter og boligeiere, da det bidrar til å opprettholde et sunt inneklima og forlenge levetiden til parkettgulvet.
Fordeler med fidbox®:
- Sikrer et sunt inneklima for bedre velvære.
- Forlenger levetiden til parkettgulvet.
- Optimaliserer oppvarmingskostnader.
- Gir informasjon direkte til smarttelefon eller nettbrett.
For proffkunder som installerer parkettgulv, fungerer fidbox® som en pålitelig dokumentasjon for å overvåke romklimaet over tid. Dette kan forhindre skader på gulvet forårsaket av ugunstige klimaendringer og redusere behovet for kostbare undersøkelser i etterkant.
Som proffkunde kan du "eie" data fra Fidbox selv.
Da legger du den inn i din bruker i appen og data synkroniseres til appen når du er innenfor rekkevidde til Fidboxen.
Du kan velge å ha disse data for deg selv, eller du kan dele data med andre brukere. Alternativt øverføre eierskapet til sluttkunden etter prosjektet.
Det er eierens bruker som må være i nærheten av Fidbox for at data skal oppdateres i appen.
Derfor kan du vurdere å overføre eierskapet når prosjektet er overlevert og deretter legge til din bruker som skal motta delt data.
Dermed oppdateres Fidboxens data jevnlig da sluttkundens telefon som regel er i nærheten, samt at du da vil se oppdatert info på din brukerkonto i din app.
Du kan lett forhåndsprogrammere dette ved å opprette bruker på sluttkunden og et enkelt passord. Logge inn på dette selv og registrere Fidboxen.
Deretter dele data meg deg selv.
I gratisappen ser man: Temperatur og luftfuktighet opp mot parketten og luftfuktigheten i undergulvet.
I den betalbare Software-versjonen (120€ pr år) medfølger en Bluetooth-dongle til PC (som og er lisensnøkkel, så det er ikke nok å ha Bluetooth på PC'n fra fabrikk)
Med den kan man endre måleintervallet til oftere eller sjeldnere enn hver 8.time.
Man kan og se temperatur i undergulvet.

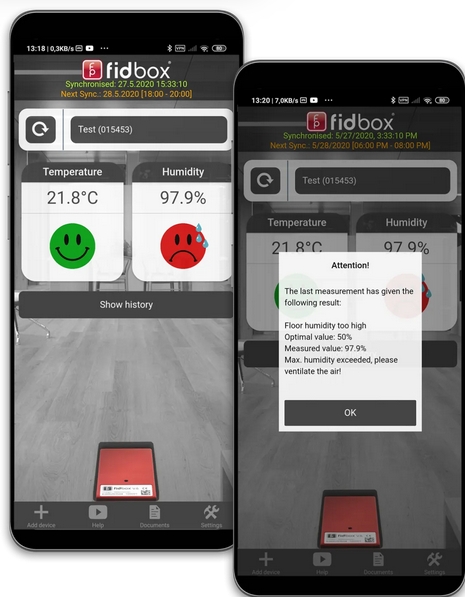

Smilefjes og farger i appen:
Temperatur
Rød = under 16ºC
Oransje = mellom 16,1ºC og 18ºC
Grønn = mellom 18,1ºC og 25ºC
Oransje = mellom 25,1ºC og 27ºC
Rød = over 27ºC
Luftfuktighet
Rød = under 40 %
Oransje = mellom 40,1 % og 45 %
Grønn = mellom 45,1 % og 55 %
Oransje = mellom 55,1 % og 60 %
Rød = over 60,1 %

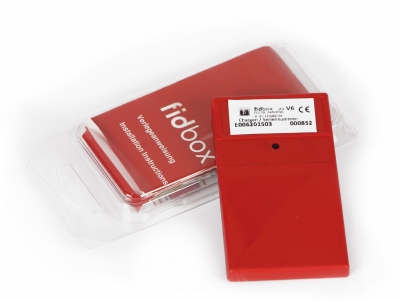

fidbox® V6 – Teknisk datablad
Beskrivelse:
fidbox® V6, utviklet og produsert av FloorProtector, gir deg pålitelig informasjon om miljøforholdene til ditt tregulv. Enheten installeres under gulvet og måler temperatur- og fuktighetsvariasjoner i gulvkonstruksjonen og undergulvet. Lagrede data kan leses ut trådløst uten å fjerne enheten fra gulvet. Avlesningen utføres med en fidbox® V6-leser (se eget datablad for leseren).
Spesifikasjoner:
- Type: Aktiv
- Frekvens: 2,4 GHz ISM-bånd
- Protokoll: Bluetooth Low Energy
- Rekkevidde:
- I åpent område: Opptil 10 m
- Ved installasjon: Opptil 6 m
- Dimensjoner: 95,5 x 52,5 x 7 mm
- Vekt: 30 g
- Forventet batterilevetid: Opptil 6 år (med 8-timers måleintervall)
- Lagringskapasitet: Opptil 1 048 592 målinger
- Måleintervall: Justerbart fra 1 minutt til 7 dager (forhåndsinnstilt på 8 timer)
- Temperaturområde: -20°C til +65°C
- Batteri: Ultralife Thin Cell 3-Volt litiumcelle
- Lagringstemperatur: Romtemperatur, tørt og frostfritt (+17°C til +23°C)
- Driftstemperatur: 0°C til 55°C
Sertifiseringer:
- EN 60950 / IEC 60950
- ETSI EN 300 328 V1.8.1
- EN 301 489-1 V1.9.2
- EN 301 489-17 V2.2.1
- EN 61000-4-2: 2009
- EN 61000-4-3: 2006 + A1: 2008 + A2: 2010
- EN 62311, 1999/519/EC
- FCC–ID: 2ADQTV6
- IC-ID: 12568A-V6
Sensorens spesifikasjoner:
Luftfuktighet:
- Presisjon: Opptil +/- 2 % RH
- Oppløsning: 0,04 % RH
- Reproduserbarhet: Opptil +/- 0,1 % RH
Temperatur:
- Presisjon: Opptil +/- 0,3°C ved +25°C
- Oppløsning: 0,01°C
- Reproduserbarhet: Opptil +/- 0,1°C
(Målenøyaktighet og batterilevetid avhenger av måleintervall, målefrekvens og lagringsforhold.)
Annet:
- Batteriet inneholder ingen farlige spenninger eller energinivåer.
- Data forblir intakte i flere år selv ved batteritap.
fidbox® – Installasjonsveiledning
Gratulerer!
Du har valgt å installere fidbox® – et smart valg for å sikre gulvets helse og holdbarhet. Når fidbox® forlater vår fuktighetskammer, er den fullstendig testet for funksjonalitet og leveres med garanti. For å sikre optimal ytelse, følg disse installasjonsanbefalingene nøye.
Plassering av fidbox®
Sammen med byggeleder eller arkitekt bør du finne den optimale plasseringen for fidbox® før installasjonen. Enheten bør plasseres i rom med høy klimavariasjon, som:
- Midt i rommet
- Over gulvvarme
For rom større enn 30 m² anbefales minst én fidbox® per 50 m² med tregulv. I fleretasjes bygninger eller rom med flere varmekretser bør det være minst én fidbox® per etasje eller varmekrets.
Vi gir gjerne støtte under planleggingsfasen – se vår brosjyre "Hvor bør fidbox® plasseres?" på vår nettside.
Viktig informasjon
For å unngå feilmålinger, vær oppmerksom på følgende:
✔ Ikke plasser møbler over fidbox®
✔ Unngå tepper over fidbox®
✔ Ikke utsett enheten for sterke magnetfelt
Advarsler:
⚠ Oppbevar fidbox® tørt og frostfritt (+17°C til +23°C)
⚠ La enheten ligge i den medfølgende oppbevaringsesken inntil den installeres
⚠ Unngå direkte sollys og kontakt med vann
⚠ Ikke bøy, knekk, bor eller sag i enheten
⚠ Ikke oppbevar fidbox® nær magnetiske felt
Dersom batteriet går tomt, vil lagrede data forbli intakte i flere år og kan gjenopprettes. Kontakt FloorProtector ved behov.
Se vår nettside www.floorprotector.at for mer informasjon, inkludert brukermanual for fidbox® V6, tekniske datablad og informasjon om fidbox®-appen.
Trinn-for-trinn installasjonsveiledning
1. Frese ut plass til fidbox®
- Fidbox® skal installeres direkte under toppsjiktet av tregulvet.
- Minimum 3 mm av topplaget må være intakt for å unngå sprekker i treet.
- Lag et hull med dimensjoner 9,5 cm x 5,3 cm x 0,8 cm med en mal og en fres eller annet egnet verktøy.
2. Feste fidbox® til tregulvet
- Fjern beskyttelsesfolien fra de selvklebende stripsene på den ene siden av fidbox®.
- Plasser fidbox® i det klargjorte gulvelementet.
- Bruk ikke annet lim eller tetningsmidler, da dette kan påvirke funksjonaliteten.
3. Montering av gulvelementet
- Plasser gulvelementet med fidbox® på forhåndsbestemt plass i gulvet.
- Unngå at lim kommer i kontakt med undersiden av fidbox®, da dette kan gi unøyaktige målinger.
- Bruk ikke løsemiddelbaserte kunstharpikslim, da disse også kan påvirke målingene.
4. Registrering av installasjonen
Etter installasjonen, noter den nøyaktige plasseringen av fidbox® i fidbox® installasjonsprotokoll. Dette gjør det enklere å finne enheten senere og sikre korrekt datautlesning.
Hvor bør Fidbox® installeres?
Generell oversikt
For å sikre optimal overvåking av gulvets klima, bør én Fidbox® installeres per 50 m² gulvareal. Enheten må plasseres slik at den ikke ligger under fastmonterte møbler eller tepper.
Ved planlegging av plasseringen bør følgende faktorer vurderes:
- Spesifikke forhold på stedet
- Rommets størrelse og utforming
- Oppvarmingssystemets oppsett
- Risikovurdering
- Er eiendommen eller oppvarmings-/kjølesystemet utsatt for ekstreme klimaforhold?
- Finnes det områder med spesielle utfordringer, som kjellere eller loft?
- Er eiendommen ofte ubebodd over lengre perioder?
Hovedretningslinjer for installasjon
✔ Generelt gjelder én Fidbox® per 50 m² gulvflate
✔ Unngå plassering under tepper, gulvtepper eller fastmontert møbler
✔ I fleretasjes bygg bør minst én Fidbox® installeres per etasje
✔ Plasser Fidbox® i de mest brukte områdene, for eksempel stue
✔ Hvis et stort rom har flere varmekretser, bør hver krets ha sin egen Fidbox®
✔ Ekstra oppmerksomhet bør gis til risikoområder, som gulv i kontakt med jord eller gulv over en kjeller
✔ I loftsrom, hvor varme akkumuleres, anbefales Fidbox®-installasjon
✔ Vurder å installere Fidbox® på steder der spesielle gulvkonstruksjoner kan påvirke varme eller fuktighet
- For eksempel hvis store mengder varmerør går gjennom en korridor fra en varmekollektor.
Eksempler på installasjon
1. Antall Fidbox®-enheter som kreves i et prosjekt
1.1 Leilighet opptil 50 m²
- Minimum én Fidbox®, helst i det mest brukte området (f.eks. stuen).
1.2 Leiligheter over 50 m²
- Fidbox®-enheter bør fordeles jevnt over eiendommen, med én enhet per 50 m² gulvareal.
- Prioriter store rom og områder med høy risiko for klimaendringer.
1.3 Fleretasjes eiendommer over 50 m²
- Minst én Fidbox® per etasje.
- Sørg for riktig fordeling på større områder.
1.3.1 Andre faktorer å vurdere:
- Hver varmekrets i gulvvarme krever minst én Fidbox®
- Gulv i kontakt med bakken krever ekstra fuktighetsovervåking
- På loft må man være oppmerksom på varmeutvikling
- Eiendommer med store klimavariasjoner krever ekstra vurdering
2. Spesifikke installasjonsanbefalinger
2.1 Kontor, hotell og boliger
Planlegging av store prosjekter bør gjøres individuelt, avhengig av bruksområdene (restaurant, spa, resepsjon, hotellrom, konferanserom, kontorområder osv.).
Plassering av Fidbox® – Praktiske eksempler
Stue / spisestue / kjøkken
fidbox® App - Brukermanual
Versjon 4.0.0
For iOS og Android
Krav for å bruke fidbox®-appen
- Android: Bluetooth 4 eller nyere, Android 4.2 eller nyere
- iOS: Bluetooth 4 eller nyere, iOS 9.0 eller nyere
Innholdsfortegnelse
- Generell informasjon om synkronisering
- Innloggingsskjerm
- Oppretting av en FloorProtector-brukerkonto
- Legge til en fidbox®
- Hovedskjerm
- fidbox® varslingssystem
- fidbox® administrasjonsskjerm
- Deling av måledata
- Endring av eier
- Historikk-skjerm (Diagram)
- Manuell synkronisering av en fidbox®
- Hjelpeseksjon
- Dokumenter
- App-innstillinger
- Offline-modus – Synkronisering
- Offline-modus – Søk etter tilgjengelige fidbox®-enheter
- Tilbakestilling av passord
1. Generell informasjon om synkronisering
Hva er synkronisering?
Synkronisering er prosessen der måledataene fra fidbox® blir hentet ut. I tillegg blir den daglige målefrekvensen oppdatert, og systemtiden på fidbox® tilpasses appens tid.
Når kan jeg synkronisere?
- Bluetooth må være slått på (i enhetsinnstillinger).
- Fidbox® må være "våken" – enheten går i dvale for å spare batteri.
Fidbox® versjoner og synkronisering:
-
Serie nr. under 021600 – To ulike moduser:
- 8-minutters modus: Standard ved levering. Fidbox® våkner hvert 8. minutt i 30 sekunder – synkronisering kan gjøres i dette tidsrommet.
- Daglig modus: Aktiveres etter synkronisering. Fidbox® våkner daglig innen et valgt 2-timers vindu hvert 2. minutt i 30 sekunder. Denne modusen forlenger batteritiden med over 30 %.
-
Serie nr. over 021600 – Kun én modus:
- Fidbox® våkner hver 2. minutt, men kun én avlesning per dag er mulig for å spare batteri.
Hvordan starter jeg synkronisering?
- Ved å registrere en ny fidbox® – Første synkronisering skjer automatisk.
- Automatisk synkronisering – Hvis appen er åpen i det valgte 2-timers vinduet, starter synkronisering automatisk.
- Manuell synkronisering – Brukes vanligvis av gulvinstallatører.
2. Innloggingsskjerm
- Logg inn med brukernavn og passord.
- Trykk "Offline Mode" for å bruke appen uten internett (side 23).
- Trykk "Create Account" hvis du ikke har en konto (side 6).
- Trykk "Forgot Password" for å tilbakestille passord (side 25).
3. Oppretting av en FloorProtector-brukerkonto
- Trykk på "Create Account".
- Godta vilkår og betingelser for å gå videre.
- Fyll inn kontoinformasjon (adresse er valgfritt).
- Godta personvernreglene. Du vil motta en bekreftelses-e-post.
- Bekreft e-posten din.
4. Legge til en fidbox®
Du kan registrere en fidbox® på to måter:
- Manuelt: Skriv inn fidbox® serienummer og navn.
- Med QR-kode: Skann QR-koden (kun for serienummer over 021600).
Trykk "Connect" – appen søker etter fidbox® og fullfører synkronisering.
5. Hovedskjerm
- Trykk på "+" for å legge til flere fidbox®-enheter.
- Varslingssystem viser temperatur og fuktighet fra siste måling.
- Historikk-knapp lar deg se tidligere målinger.
- Synkroniseringstider vises.
⚠ Viktig: Når en fidbox® er lagt til, kan den ikke registreres av andre brukere. Se side 15 for hvordan du deler måledata.
6. fidbox® varslingssystem
- Etter synkronisering vises eventuelle temperatur- eller fuktighetsavvik.
- Smilefjes indikerer status:
